면진테이블
Smart Business Partner!


면진장치의 주요기능
바닥에 해당 제품을 설치 후 그 위에 설비를 설치한다.

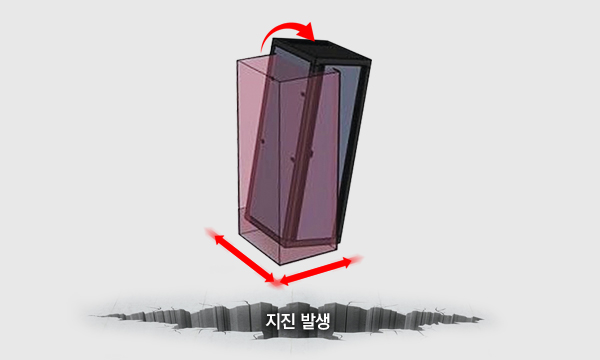

지진 발생시 건물 내부로 유입되는 진동 주기에 맞춰서 테이블이 상, 하, 좌, 우로 움직이며
진동에너지를 감쇠시켜 [그림]과 같이 설비를 안전하게 보호하게 된다.

장비 등이 바닥에 고정되어 있을 경우
“통신마비 및 데이터 손실”
장비 등에 면진장치를 설치할 경우
“지진 피해 없음”

면진장치 제품소개
정보통신용 면진테이블 (2·3차원 면진장치) / 면진 및 내진 이중마루 / 이중마루 내진보강 / 박물관 진열장 상·하부용 등 여러가지 면진창치를 소개합니다.

정보통신용 면진테이블 (2·3차원 면진장치) DWT-350-D-L-SERIES / DWT-350-D-H-SERIES

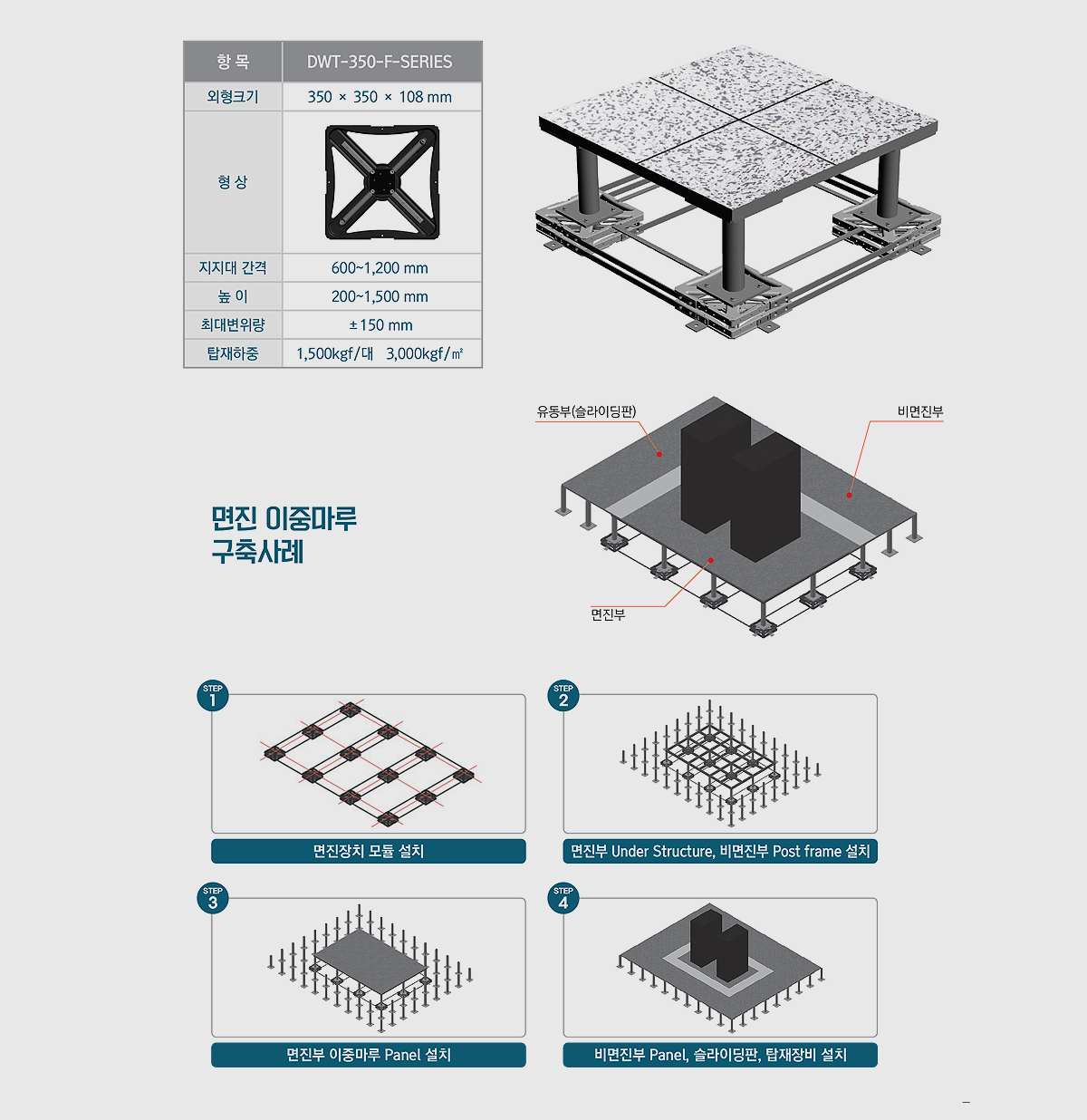

면진 이중마루 DWT-350-F-SERIES

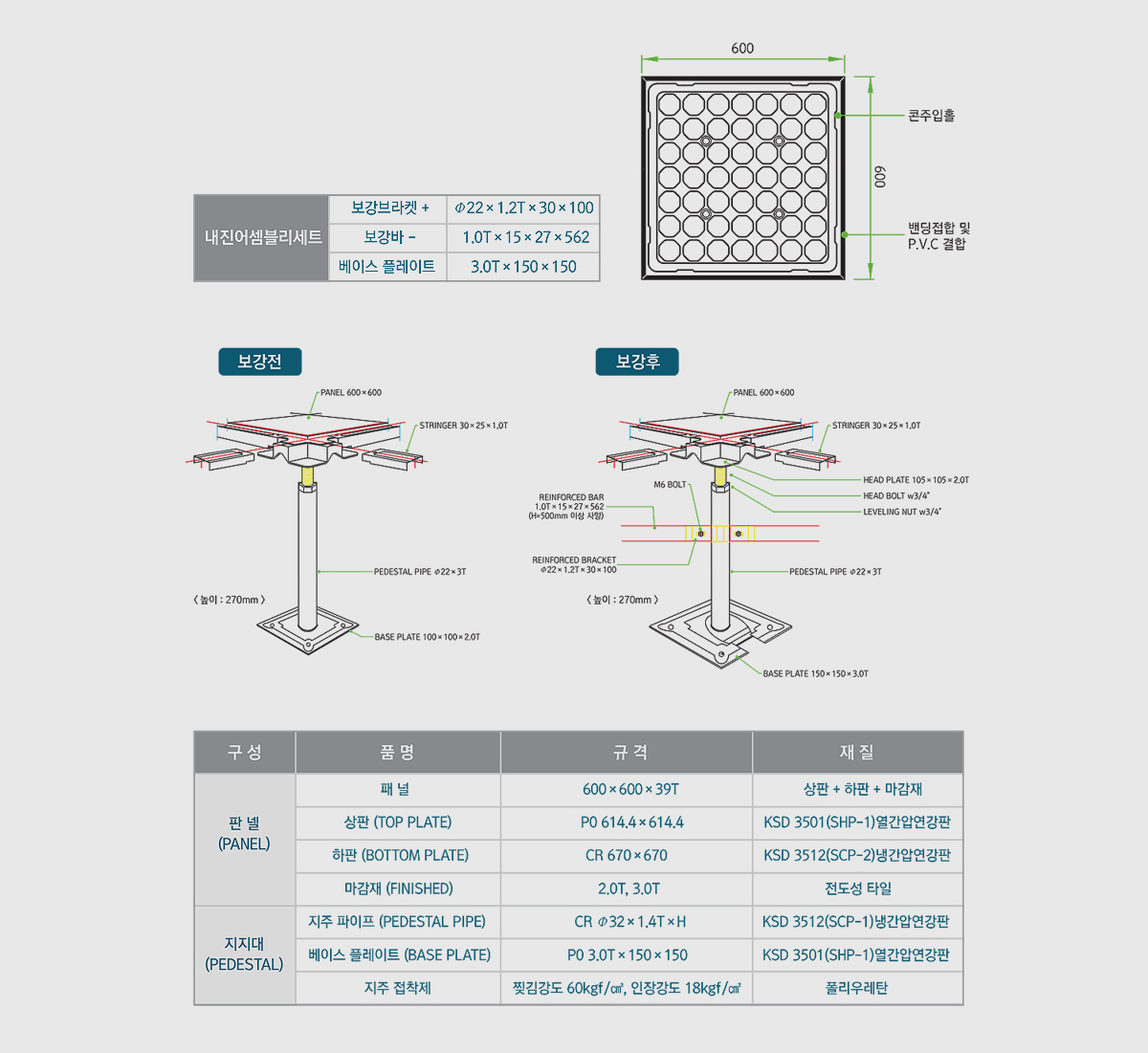

이중마루 내진보강 IH-SPAS(Steel Con Panel ECO Type)

3차원 면진 진열장 시스템 (특주타입) 상부용 : DWT-350-S / 하부용 : DWT-800-H

면진테이블의 구동방식

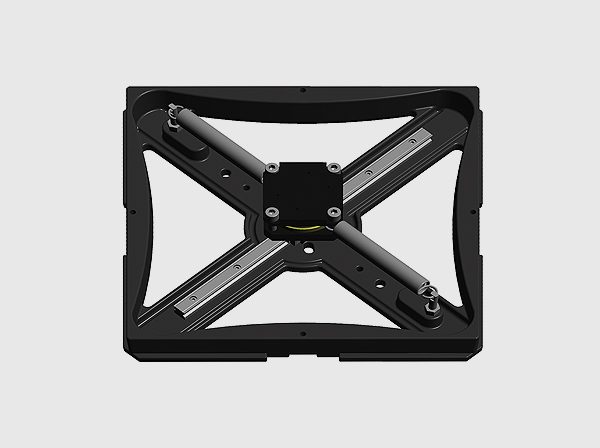

다우텍의 면진테이블(LM GUIDE타입)은 이러한 특징을 가지고 있습니다.

다우텍 면진테이블(LM GUIDE 타입)의 장점
1) LM GUIDE를 이용하여 안정적이며 원활한 면진 구동이 가능하며 상하/좌우 주행능력이 향상된다.
2) 스프링 탄성을 이용하여 테이블의 복원 능력이 우수하다.
3) 시공성이 우수 하여 기존 대비 설치인원 및 비용, 시간이 감소한다.
4) 다우텍만의 노하우를 접목하여, 성능UP/가격 DOWN 및 다양한 형태의 면진테이블 주문제작이 가능하다.
5) LM RAIL에 RAYDENT 피막처리를 하여 장시간이 지나더라도 녹이 발생하지 않으며, 별도 윤활유를 공급하지 않아도 성능의 저하가 없다.
6) 알루미늄 다이캐스팅을 이용한 소재로 고하중에도 변형 뒤틀림이 없는 고강성, 고내식성의 제품이다.
7) 방진고무를 채택하여 수직지진에도 대응되는 3차원 면진장치이다.

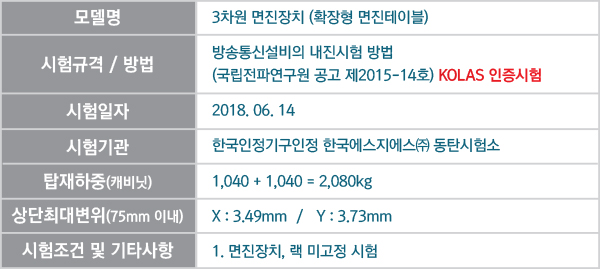

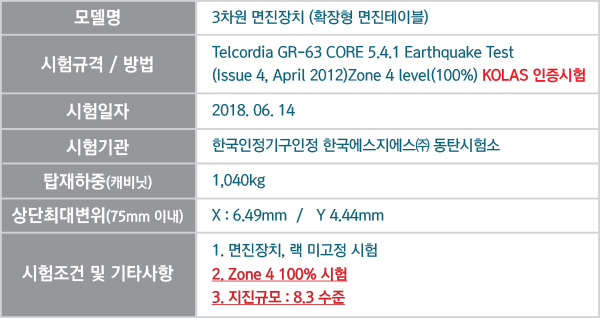

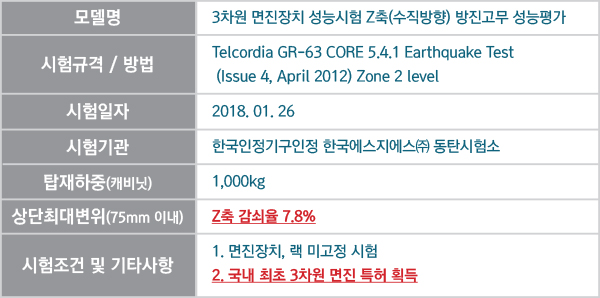

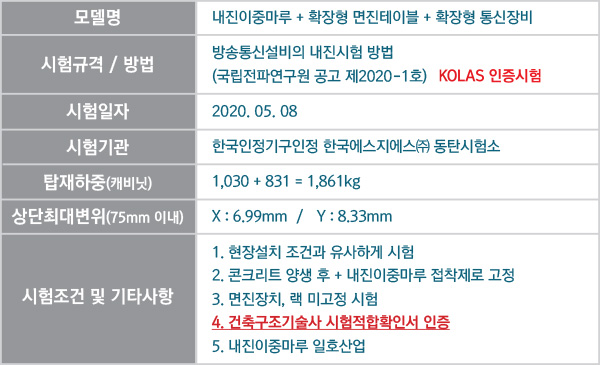

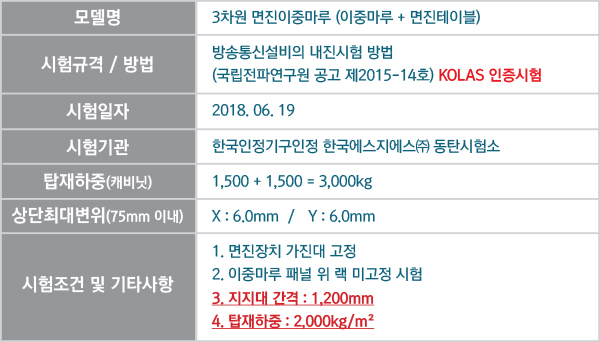

면진장치의 공인기관 성능검증 시험
공인된 기관으로부터 성능을 검증받은 다우텍 면진장치입니다.


면진장치의 적용분야
박물관 등의 문화재 보호부터 의료장비까지 다양한 분야에 사용됩니다.

수배전반
전산서버 RACK

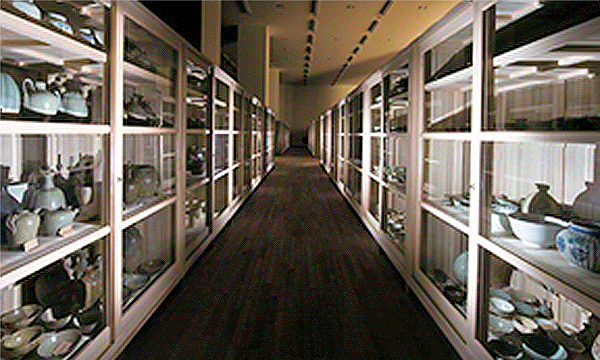

박물관 수장고

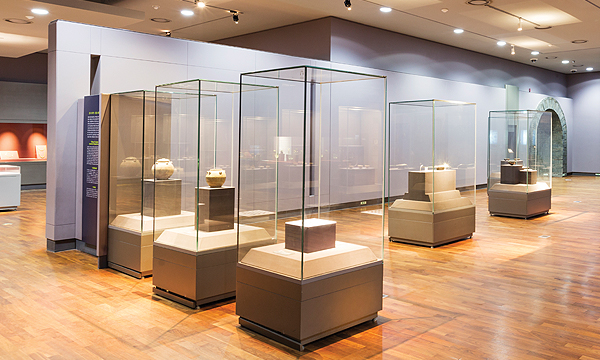

박물관 문화재 보호

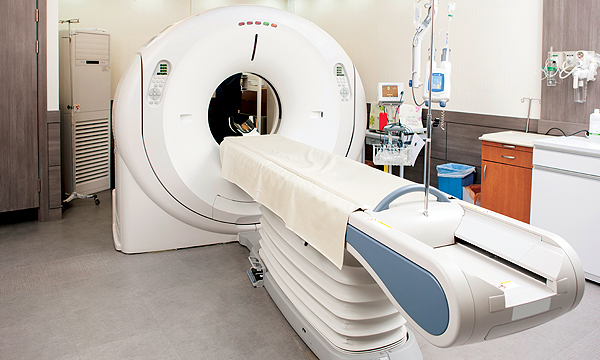

의료 장비

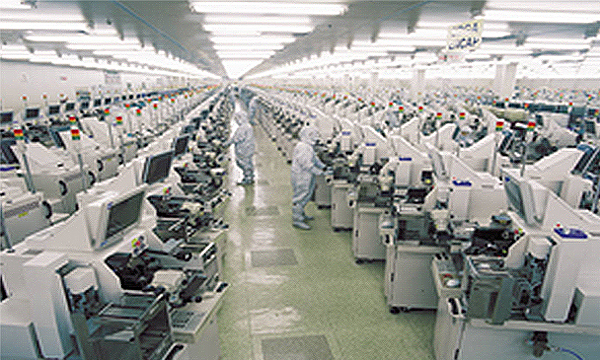

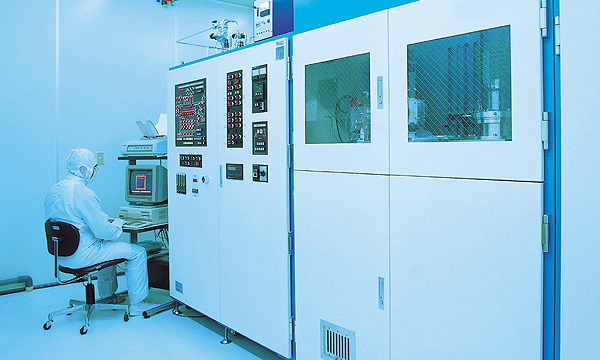

반도체 및 디스플레이 설비

면진장치의 납품실적
다양한 분야에서 다우텍의 면진테이블을 이용하고 계십니다.

2017년
광주광역시 동구청 지진가속도 계측기
인천광역시 경인교육대학 지진가속도 계측기
서울 성북구청 지진가속도 계측기
서울 서초구청 지진가속도 계측기
서울 구로구청 지진가속도 계측기
광주광역시청 민방위경보통제소
서울 송파구청 지진가속도 계측기
경기 평택시 한국복지대 지진가속도 계측기
전남 장성군청 재난상황실 내진 보강공사 관급자재
2018년
대구광역시 행정안전부(한국정보화진흥원) 긴급신고 공동관리센터 전산실
서울 중랑구청 지진가속도 계측기
강원 춘천시청 지진가속도 계측기
서울 노원구청 지진가속도 계측기
인천광역시청 IDC(신한은행)
한국수출입은행 내진보강공사 및 면진테이블 설치
2019년
김제시청 전산실
강진군청 전산실
인천시청 상수도 관리센터
영천시청 통신실
인천시청 민방위경위통제소
저작권보호원 전산실
울산공항 전산실
동서발전 당진 전산실
동서발전 본사 전산실 / MDF실 / 재난안전상황실
CJ대한통운 양지센터 / 동탄센터
한국수출입은행 분당 IDC센터 전산실
포스코 광양제철소 전산실
안동시청 전산실
한국전력 파주지사 신사옥 / ICT실
2020년
한국공항공사 여수공항 VORDME
한국수출입은행 본사 / 주컴퓨터실
국토교통부 광주 해상 무선표지소
동서발전 본사 / 주데이터 통신실
한국공항공사 여수공항 레이더실 / 감시실
한국항공우주연구원 영도, 양주, 광주, 제주 추적소 / 제주, 양양공항 / 도동등대
강화군청 재난상황실
인천교통공사 지진가속도 계측기
법무부 본부 / 서울, 인천공항, 김해공항, 제주공항 출입국
춘천, 대구, 대전, 광주교도소
김제시립도서관 전산실
SK이노베이션 울산사업장 / 전산실
한국공항공사 무안공항 감시실 / 송수신실
목포해양수산청 운영지원과
삼척시청 정보통신실
인천시청 DMC
디포그 제주해양경비대 / 인천공항 1,2 터미널
행정안전부 대구광역시 긴급신고센터
함양군청 재난상황실
제주공항 레이더감시실
한국수출입은행 주컴퓨터실
해양경찰청 강릉 안인항 VTS
중부발전(신서천) 전산실 / 전기실 / 상황실
2021년
한국전력거래소 전산실
대구 경찰청 교통정보센터 전산실
인천시청 IDC센터
정읍시청 전산실
한국기계연구원 연구실
중부발전(세종) 전산실
중부발전(보령) 전산실
한국수출입은행 IDC센터
충북소방본부 상황실 / 통신실
제주공항 관제탑
제주 표지소 전방향 표지시설
국회 부산 도서관 전산실
김해공항 표지시설
한국가스공사 전산실
김포공항 상황실
포항 표지소 상황실
김제시청 전산실
이순신대교
정읍시청 통신실
한국 수출입은행 IDC센터
한국원자력연구소 연구실
한국 수출입은행 IDC 센터
진천군청 통신실

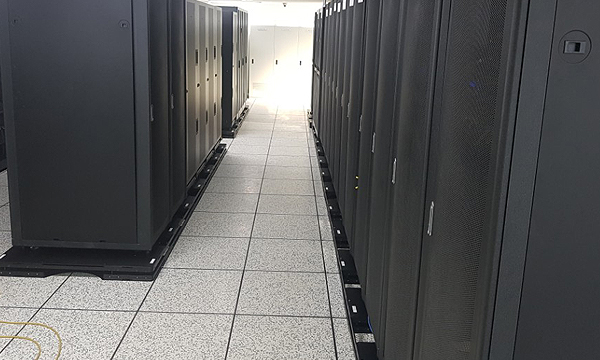

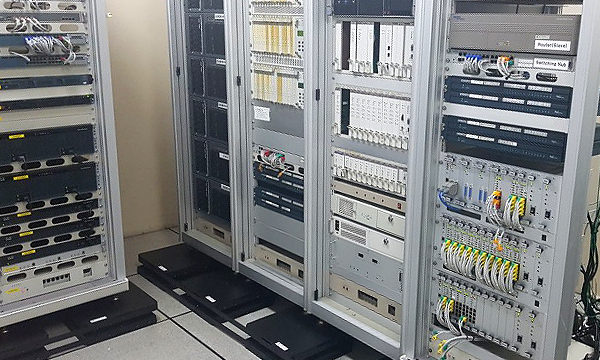

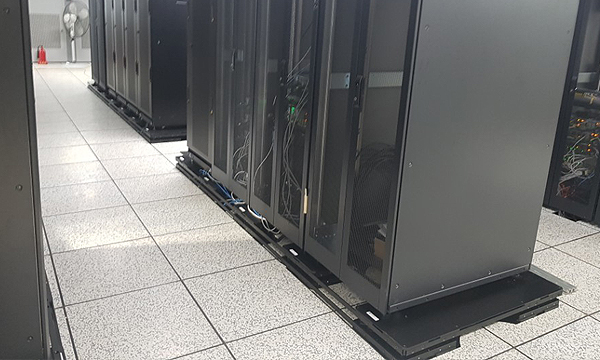

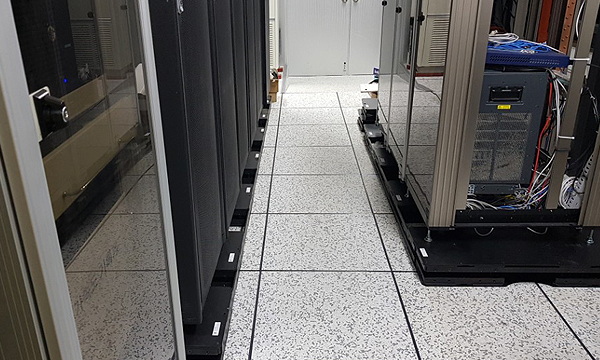

면진장치의 설치사례

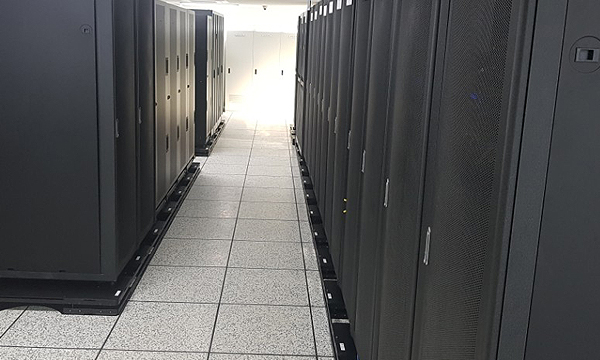

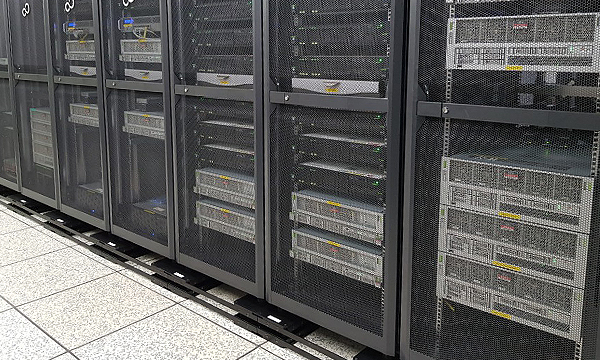

건물내부의 전산서버 RACK이나 이중마루 하단부에 부분적으로 설치하는 것으로, 지면의 흔들림이 건물 구조에 전달되는 것을 막아 지진 피해를 최소화할 수 있다.

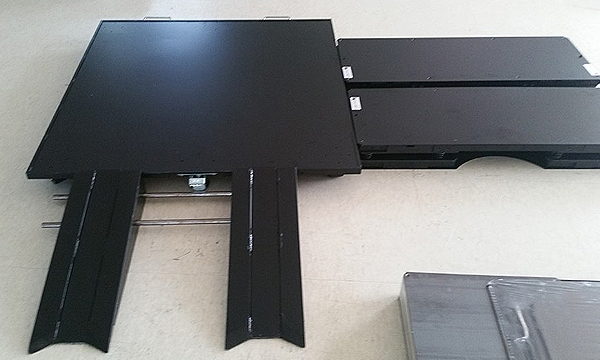

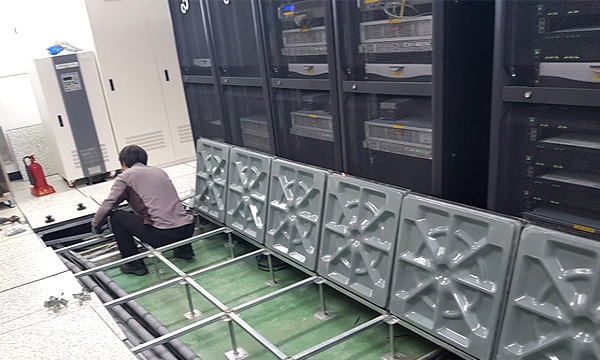

면진장치의 시공사례
전문가가 만들어낸 최고의 면진 테이블입니다.

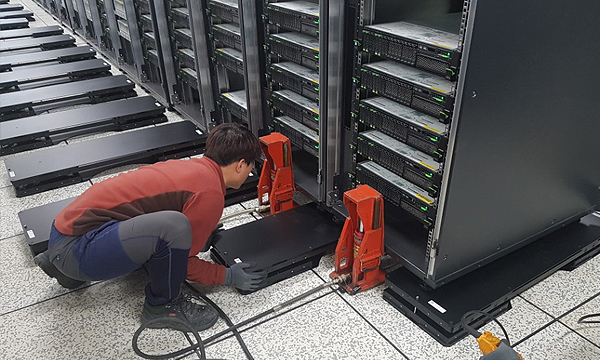

시공 순서

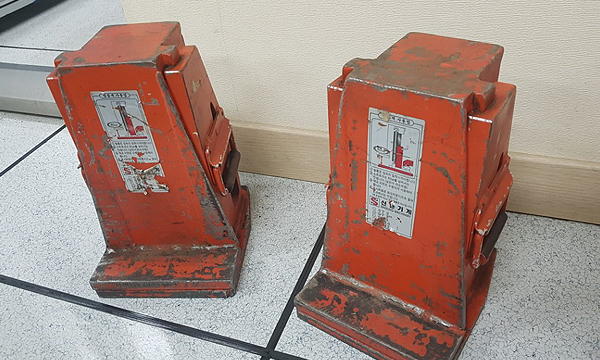

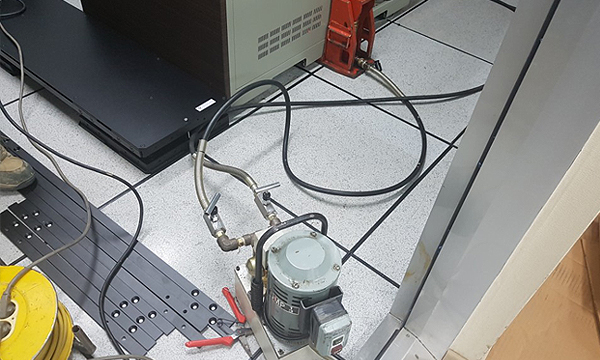

1) 해당설비(RACK)를 유압잭을 이용하여 상승한다.
2) 면진테이블을 해당위치에 맞추어 설치한다.
3) 측면 연결바 조립 후 해당설비(RACK)를 하강한다.
4) 해당설비(RACK)의 수평을 맞춘다.
